Kundenspezifisch WPD-Wasserzähler Hersteller

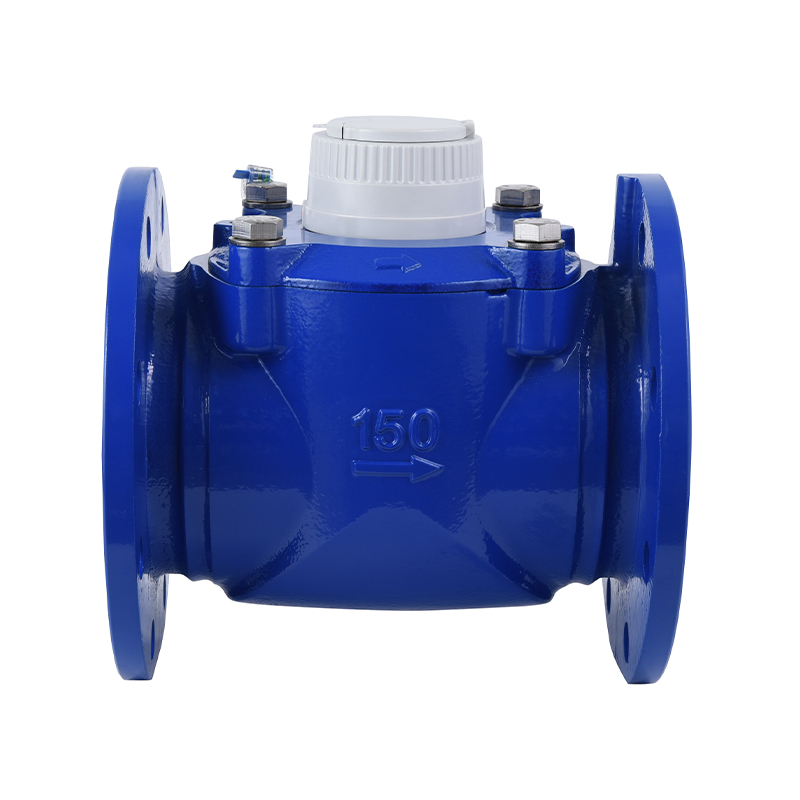

Einführung in den horizontalen Spiralflügel-Wasserzähler WPD mit großer Reichweite

Wasser ist das wertvollste Gut des Planeten und eine genaue Messung ist für eine effiziente und gerechte Bewirtschaftung der Wasserressourcen von zentraler Bedeutung. Bei großen Rohrleitungen und Anwendungen mit hohem Durchfluss geht der Bedarf an Wasserzählern über das einfache Zählen hinaus; Es erfordert ein Messgerät, das dazu in der Lage ist großer Messbereich und außergewöhnliche Langzeitzuverlässigkeit. In diesem Zusammenhang steht die WPD Weitbereichs-Horizontal-Spiralflügel-Wasserzähler wurde entwickelt und entwickelte sich zu einem unverzichtbaren Instrument in der modernen Wasserressourcenmessung.

Die Rolle und Bedeutung des horizontalen Spiralflügel-Wasserzählers WPD mit großer Reichweite im modernen Wasserressourcenmanagement

Die WPD Weitbereichs-Horizontal-Spiralflügel-Wasserzähler ist ein Geschwindigkeitsmessgerät, das für die präzisen Messanforderungen in Umgebungen mit hoher Geschwindigkeit und großem Durchmesser entwickelt wurde, wie z. B. in der kommunalen Wasserversorgung, bei großindustriellen Anwendungen und in der landwirtschaftlichen Bewässerung. Im Vergleich zu herkömmlichen Einstrahl- oder Mehrstrahlzählern ist das Hauptmerkmal des WPD-Wasserzählers seine „Großbereichs“-Fähigkeit. Dies bedeutet, dass eine hohe Genauigkeit (Accuracy) über ein extrem breites Durchflussspektrum hinweg gewährleistet ist – von winzigen Leckströmen bis hin zu Spitzenströmen bei Volllast. Diese Leistung ist für Wasserversorger, die District Metered Areas (DMAs) verwalten und Verluste kontrollieren, von entscheidender Bedeutung, da sie „Non-Revenue Water“ effektiv identifiziert und quantifiziert, was sich direkt auf die Unternehmensrentabilität und Wassernachhaltigkeit auswirkt.

Warum eine genaue Wasserdurchflussmessung für Benutzer von entscheidender Bedeutung ist

Ob für Privatanwender, Gewerbebetriebe oder große Industrieunternehmen: Eine genaue Wasserdurchflussmessung ist die Grundlage für faire Transaktionen und eine optimierte Ressourcenallokation.

Für Wasserversorger: Die Sicherstellung, dass jeder Tropfen Wasser genau erfasst wird, ist eine Grundvoraussetzung für den Schutz der Einnahmen. Darüber hinaus erfolgt die Überwachung mit hoher Präzision WPD Weitbereichs-Horizontal-Spiralflügel-Wasserzähler ermöglicht die rechtzeitige Erkennung und Behebung von Rohrlecks oder abnormalem Verbrauch.

Für gewerbliche und industrielle Nutzer: Wasserkosten stellen oft einen erheblichen Betriebsaufwand dar. Die zuverlässigen Daten des WPD-Wasserzählers unterstützen Unternehmen bei der sorgfältigen Kostenrechnung, Prozesswasserüberwachung und Verbesserungen beim Wassersparen.

Für landwirtschaftliche Nutzer: Bei der Bewässerung ist eine präzise Messung des Wasserverbrauchs von entscheidender Bedeutung, um die Anwendungsmengen zu kontrollieren, eine Überextraktion zu verhindern und eine wissenschaftliche Wassernutzung zu erreichen.

Design und Unternehmensstärke hinter dem WPD-Wasserzähler

Die high performance of the WPD Weitbereichs-Horizontal-Spiralflügel-Wasserzähler ist untrennbar mit dem professionellen Design und der Fertigungsstärke verbunden, die es unterstützt. Ningbo Water Cube Instrument Technology Co., Ltd. ist ein spezialisiertes Unternehmen, das sich auf die Herstellung von Wasserzählern und Wasserzählerwerken mit großem Durchmesser konzentriert.

Ningbo Water Cube Instrument Technology Co., Ltd. verfügt über eine vollständige und robuste Industriekette, die Aspekte von Produktdesign und -entwicklung, Formenbau, Spritzgussverarbeitung bis hin zu Montage und Verifizierung abdeckt. Das Unternehmen folgt dem Unternehmensgrundsatz „Qualität zuerst, Reputation zuerst“ und nutzt gesammelte Erfahrung und neueste Technologie, um den Markt mit hochwertigen Messgeräten zu versorgen. Gerade der Stärke des Water Cube-Expertenteams und seiner kompletten Industriekette ist es zu verdanken, dass der WPD-Wasserzähler die von den Kunden gewünschte Genauigkeit und Zuverlässigkeit erreicht. Darüber hinaus pflegt das Unternehmen langjährige Kooperationen mit zahlreichen inländischen Unternehmen und genießt in der Branche hohes Ansehen.

Überblick über die Hauptvorteile des horizontalen Spiralflügel-Wasserzählers WPD mit großer Reichweite

Die WPD Water Meter, through its unique design, combines the durability of traditional mechanical meters with the precision of modern metering devices. Its horizontal installation ensures stable water flow as it enters the spiral wing vanes, effectively minimizing the impact of turbulence on measurement. Crucially, its Spiral Wing structure is specifically designed for high flow and low resistance, ensuring reliable metering across a wide range while maintaining low Head Loss. These characteristics of the WPD Wide Range Horizontal Spiral Wing Water Meter make it the ideal choice for applications demanding strict standards for metering accuracy, flow range, and long-term stability.

Funktionsprinzip und Kernkomponenten des WPD-Wasserzählers

Um die überlegene Leistung des WPD Weitbereichs-Horizontal-Spiralflügel-Wasserzähler zu verstehen, muss man sein zentrales Messprinzip und sein präzises strukturelles Design untersuchen. Als Geschwindigkeitsmesser basiert sein Betrieb auf der Fluiddynamik und wandelt das durch den Zähler fließende Wasservolumen in messbare mechanische Bewegung um.

Funktionsprinzip des horizontalen Spiralflügel-Wasserzählers: Vom Wasserdurchfluss zur Messung

Die operation of the WPD Wide Range Horizontal Spiral Wing Water Meter (WPD Water Meter) is based on velocity measurement. Water flows in a specific direction through the meter's internal measuring chamber, driving the rotation of the Spiral Wing impeller installed in the flow path.

Flow-Antrieb: Die meter incorporates a special flow guiding structure to ensure that the water flow impacts the vanes evenly and smoothly upon reaching the spiral wing. The higher the water velocity, the faster the spiral wing rotates.

Zusammenhang zwischen Geschwindigkeit und Durchflussrate: Innerhalb des vorgesehenen Durchflussbereichs ist die Rotationsgeschwindigkeit des Spiralflügels direkt proportional zur momentanen Durchflussrate, die durch das Messgerät fließt.

Mechanische Umwandlung und Anzeige: Die rotation of the spiral wing is transmitted to the meter's counter via a precise transmission system (typically involving a magnetic coupling or gear train). The magnetic coupling design effectively isolates the water-wetted parts from the counter, ensuring the counter remains dry and clean, and preventing scaling or debris from interfering with readings. The counter accumulates the recorded rotations and converts them into the cumulative volume (e.g., cubic meters) readable by the user.

Die key to the WPD Wide Range Horizontal Spiral Wing Water Meter's ability to achieve "wide range" measurement lies in its Horizontal installation and the special geometric shape of its Spiral Wing. Horizontal installation ensures smooth axial flow, while the optimized spiral wing vanes are highly sensitive to low flow rates while effectively handling high-velocity impacts, preventing excessive wear and measurement deviation.

Design und Schlüsselkomponenten: Die Materialbasis für hochpräzise Dosierung

Eine hochwertige WPD Weitbereichs-Horizontal-Spiralflügel-Wasserzähler hängt von der präzisen Herstellung und strengen Kontrolle jeder Komponente ab. In dieser Hinsicht nutzt Ningbo Water Cube Instrument Technology Co., Ltd. die Vorteile seiner gesamten Industriekette, um Produktqualität sicherzustellen.

Water Cube verfügt als auf die Herstellung von Wasserzählern und Zählerwerken mit großem Durchmesser spezialisiertes Unternehmen über umfassende Fachkenntnisse im Formenbau und in der Spritzgussverarbeitung. Dies ist entscheidend für die Herstellung des hochpräzisen, reibungsarmen Spiralflügels und Dosiermechanismus. Das Unternehmen stellt eine strenge Materialauswahl und eine genaue Kontrolle der Fertigungstoleranzen in den Mittelpunkt seiner Qualitätspolitik, wie durch seinen Unternehmensgrundsatz „Qualität zuerst, Reputation zuerst“ unterstrichen. Es ist diese Liebe zum Detail, die dafür sorgt, dass jeder WPD Wide Range Horizontal-Spiralflügel-Wasserzähler strenge Messstandards erfüllt und eine hervorragende Langzeitzuverlässigkeit erreicht.

WPD Weitbereichs-Horizontal-Spiralflügel-Wasserzähler Structure Diagram and Function Description

Strukturell bedeutet das horizontale Design des WPD-Wasserzählers, dass das Wasser entlang der horizontalen Achse fließt. Sein Kerndosiermechanismus ist auf der Mittelachse der Rohrleitung montiert. Dadurch kann das Messgerät höhere Durchflussraten und Geschwindigkeiten als Mehrstrahlmessgeräte verarbeiten und gleichzeitig den Druckverlust minimieren. Dieser Konstruktionsvorteil macht es zur bevorzugten Wahl für Anwendungen mit großem Durchmesser und hohem Durchfluss. Der Durchfluss ist stabil und das Trägheitsmoment niedrig, was die technische Garantie dafür ist, dass der horizontale Spiralflügel-Wasserzähler WPD mit großer Reichweite eine hohe Genauigkeit über einen weiten Bereich erreicht.

Hauptmerkmale und Vorteile des WPD-Weitbereichswasserzählers

Die WPD Wide Range Horizontal Spiral Wing Water Meter holds an important position in the market because its optimized design, building upon traditional spiral wing meters, addresses the common issue of insufficient accuracy in large-diameter meters at low flow rates, thus offering a series of unparalleled advantages.

Weitbereichs-Messfähigkeit: Hohe Genauigkeit bei verschiedenen Durchflussgeschwindigkeiten

Dies ist das wichtigste Verkaufsargument des WPD Wide Range Horizontal Spiral Wing Wasserzählers. Bei herkömmlichen Geschwindigkeitsmessgeräten kommt es bei niedrigen Durchflussraten häufig zu einem starken Genauigkeitsverlust, was dazu führt, dass Wasserversorger die geringen Durchflussmengen nachts oder außerhalb der Hauptverkehrszeiten nicht genau messen können, insbesondere geringfügige Durchflussmengen, die durch Rohrlecks verursacht werden.

Design mit großem Messbereich: Der WPD-Wasserzähler erreicht ein extrem hohes Reichweitenverhältnis (R-Wert) durch präzise Spiralflügelflügel und eine optimierte Messkammerstruktur. Dies bedeutet, dass die erforderlichen Genauigkeitsgrenzen (typischerweise ± 2 % oder ± 5 % gemäß internationalen Standards wie ISO 4064) vom extrem niedrigen Startdurchfluss (Qmin) bis zum maximalen Dauerdurchfluss (Qmax) eingehalten werden.

Diese Fähigkeit des WPD-Wasserzählers ist für Wasserversorgungsunternehmen, die Non-Revenue Water (NRW) verwalten, von entscheidender Bedeutung, da er geringe Durchflussmengen, die andernfalls ignoriert würden, genau messen und so den Gesamtumsatz und die Datenzuverlässigkeit verbessern kann.

Robustes und langlebiges Strukturdesign

Als Wasserzähler mit großem Durchmesser ist die Haltbarkeit der Schlüssel zur Gewährleistung eines stabilen Langzeitbetriebs.

Langlebige Konstruktion: Ningbo Water Cube Instrument Technology Co., Ltd. verfügt über jahrelange Erfahrung in der Herstellung von Wasserzählern und versteht die entscheidende Rolle der Materialqualität für die Produktlebensdauer. Das Gehäuse des WPD Wide Range Horizontal-Spiralflügel-Wasserzählers besteht in der Regel aus hochwertigem Gusseisen oder Sphäroguss und bietet eine hervorragende Druck- und Korrosionsbeständigkeit. Interne Komponenten, insbesondere der verschleißanfällige Spiralflügel und die Lager, bestehen aus hochverschleißfesten, reibungsarmen Verbundwerkstoffen, wodurch die Lebensdauer des Messgeräts effektiv verlängert und die Wartungshäufigkeit verringert wird.

Komfort und Vorteile der horizontalen Installation

Horizontale Installation: Der WPD-Wasserzähler ist für die horizontale Installation konzipiert, was nicht nur den meisten Installationsvorschriften für Rohrleitungssysteme entspricht, sondern auch einen stabilen axialen Durchfluss beim Eintritt in die Messkammer gewährleistet. Ein stabiler Durchfluss ist die Grundlage für eine hochpräzise Wasserdurchflussmessung. Der Installationsprozess ist relativ einfach und problemlos mit bestehenden Rohrleitungssystemen kompatibel.

Rolle des Spiralflügeldesigns bei der Verbesserung der Genauigkeit

Spiralflügeldesign: Die Spiralflügelflügel des WPD Wide Range Horizontal Spiral Wing Wasserzählers unterscheiden sich von Standard-Flügelradzählern; Ihr Design ist stromlinienförmiger und nähert sich der Form einer Turbine. Dieses Design optimiert den Winkel des Wasseraufpralls, verringert den Flüssigkeitswiderstand und erhöht gleichzeitig die Rotationsempfindlichkeit des Laufrads bei niedrigen Durchflussraten.

Durch die Nutzung des Know-hows von Water Cube im Bereich Produktdesign und -entwicklung sowie Formenbau werden die geometrische Präzision und das dynamische Gleichgewicht der Spiralflügelschaufeln sichergestellt. Dies ist die wichtigste technische Garantie für die Erzielung einer hervorragenden Genauigkeit über den weiten Messbereich.

Effizienz spiegelt sich in geringem Druckverlust wider

Geringer Druckverlust: Wasserzähler mit großem Durchmesser werden an Hauptleitungen installiert, und ein übermäßiger Druckverlust kann zu einem Abfall des stromaufwärts gelegenen Drucks führen, was die Stabilität der Wasserversorgung und das Benutzererlebnis beeinträchtigt. Die stromlinienförmige Innenstruktur und der optimierte Spiralflügel des WPD Wide Range Horizontal Spiral Wing Wasserzählers minimieren den Strömungswiderstand, sodass der Zähler auch bei hohen Durchflussraten einen sehr geringen Druckverlust aufrechterhält. Dies verbessert nicht nur die Energieeffizienz des Systems, sondern sorgt auch für einen stabilen Wasserdruck im Rohrleitungsnetz.

Intelligentes Upgrade-Potenzial und optionales Zubehör

Um dem Trend des intelligenten Wassermanagements gerecht zu werden, bietet der WPD-Wasserzähler typischerweise eine gute Skalierbarkeit.

Optionales Zubehör: Es können Impulssender, M-Bus- oder LoRaWAN-Module integriert werden, um die Datenerfassung und -übertragung aus der Ferne zu ermöglichen. Dadurch lässt sich der WPD Weitbereichs-Horizontal-Spiralflügel-Wasserzähler nahtlos in moderne kommunale Wasserverteilungs-IoT-Systeme integrieren und ermöglicht die Überwachung und Datenanalyse von Industriewasser in Echtzeit. Darüber hinaus können je nach Benutzeranforderungen Sensoren zur Überwachung der Wassertemperatur und des Systemdrucks ausgestattet werden, die umfassendere Betriebsdaten liefern.

Breite Anwendungsbereiche des WPD-Wasserzählers

Die high precision, wide range, and excellent durability of the WPD Wide Range Horizontal Spiral Wing Water Meter make it an ideal choice for various water metering scenarios, especially in applications requiring the handling of large flows and complex flow regimes.

Wassermessung für Privathaushalte

Obwohl der WPD-Wasserzähler in erster Linie für große Durchmesser konzipiert ist, ist seine Rolle an den Hauptzulaufleitungen großer Mehrfamilienhäuser oder integrierter Wohnkomplexe von entscheidender Bedeutung.

Bei der Hauptmessung für Mehrfamilienhäuser erfasst der WPD Wide Range Horizontal Spiral Wing Water Meter die enormen Durchflussschwankungen genau, vom extrem niedrigen nächtlichen Verbrauch (z. B. Tankfüllungen, kleinere Lecks) bis hin zum Spitzenverbrauch am Tag (z. B. gleichzeitiges Baden).

Diese genaue Messung des Wasserdurchflusses gewährleistet eine faire Abrechnung zwischen Hausverwaltungsunternehmen und Wasserversorgern und liefert zuverlässige Gesamtvolumendaten für die interne Zuteilung von Unterzählern.

Kommerzielle Wassermessung

In Gewerbeimmobilien wie Bürogebäuden, Einkaufszentren, Krankenhäusern und Hotels schwankt der Wasserverbrauch stark und weist hohe Spitzen auf.

Die WPD Water Meter can easily handle the momentary high Flow Rate impacts during periods like lunchtime or peak holiday traffic, while still maintaining sensitivity to low flows during off-hours.

Die stable and reliable WPD Wide Range Horizontal Spiral Wing Water Meter provided by Ningbo Water Cube Instrument Technology Co., Ltd. helps commercial customers achieve fine-tuned water expense management and energy auditing, assisting businesses in controlling operating costs.

Landwirtschaftliche Bewässerung

Die Landwirtschaft ist ein großer Verbraucher von Wasserressourcen, und eine genaue Messung des Bewässerungswassers ist eine Voraussetzung für Wassereinsparung und effiziente Bewässerung.

An den Hauptwasserentnahmestellen großer landwirtschaftlicher Betriebe und Bewässerungssysteme liefert der WPD-Wasserzähler zuverlässige Messdaten. Seine langlebige Konstruktion hält rauen Umgebungsbedingungen im Freien stand.

Die Wide Range characteristic of the WPD Wide Range Horizontal Spiral Wing Water Meter ensures that even when the irrigation pump station starts or stops, causing drastic flow changes, metering Accuracy is maintained, providing data support for developing scientific irrigation plans.

Industrielle Wasserüberwachung

In Industriezweigen wie der Stahl-, Chemie-, Energie- und Lebensmittelverarbeitung ist die Überwachung des Prozesswassers von entscheidender Bedeutung, da sie in direktem Zusammenhang mit der Produktqualität und der Einhaltung der Umweltvorschriften steht.

Die WPD Water Meter is often used to monitor the total volume of cooling water, production water, and wastewater discharge. Its low Head Loss feature ensures minimal impact on high-flow process operations.

Durch die Integration von Fernablesefunktionen (optionales Zubehör) ermöglicht der WPD Wide Range Horizontal Spiral Wing Water Meter eine Echtzeitüberwachung des industriellen Wassers und hilft Fabriken dabei, abnormalen Verbrauch sofort zu erkennen, Prozesskontrollen durchzuführen und Lecks zu verwalten.

Kommunale Wasserverteilung

Dies ist der kritischste Anwendungsbereich für den WPD-Wasserzähler. In städtischen Wasserverteilungsnetzen erfüllt es zwei Hauptfunktionen:

Source Master Metering: Wird am Auslass der Wasseraufbereitungsanlage oder in den wichtigsten regionalen Versorgungsleitungen verwendet, um das Gesamtvolumen, das in den gesamten Versorgungsbereich gelangt, präzise zu messen.

District Metering (DMA): An den Grenzen von District Metering Areas ist die Wide Range-Leistung des WPD Wide Range Horizontal Spiral Wing Water Meter für die genaue Berechnung der DMA-Wasserbilanz von entscheidender Bedeutung. Es erfasst zuverlässig den Minimum Night Flow (MNF), einen wichtigen Indikator für die Beurteilung von Lecks in der Umgebung.

Mit seiner Berufserfahrung und seiner kompletten Industriekette in der Herstellung von Wasserzählern mit großem Durchmesser widmet sich Water Cube der Bereitstellung von Messlösungen, die den strengen Standards der kommunalen Wasserverteilung entsprechen. Der hochwertige WPD Wide Range Horizontal Spiral Wing Water Meter des Unternehmens hilft Stadtverwaltern, die Effizienz und Zuverlässigkeit ihrer Wasserversorgungssysteme zu verbessern.

WPD Weitbereichs-Horizontal-Spiralflügel-Wasserzähler – Technische Daten erklärt

Das Verständnis der technischen Spezifikationen des WPD Wide Range Horizontal Spiral Wing Wasserzählers ist für die richtige Auswahl, Installation und Leistungssicherung von grundlegender Bedeutung. Diese Parameter definieren die Betriebsgrenzen und die Messleistung des Messgeräts.

Verfügbare Größen, Durchflussbereich und Druckstufe

Als typischer Vertreter von Wasserzählern mit großem Durchmesser decken die WPD-Wasserzählerspezifikationen im Allgemeinen die meisten Größen ab, die für kommunale und industrielle Anwendungen erforderlich sind.

Genauigkeitsklasse und Weitbereichsdefinition

Die Messgenauigkeit ist die zentrale Messgröße für die Bewertung der Leistung von Wasserzählern. Die Weitbereichscharakteristik des horizontalen Spiralflügel-Wasserzählers WPD mit großer Reichweite wird durch sein Reichweitenverhältnis (R-Wert) ausgedrückt.

Messstandards: WPD-Wasserzähler entsprechen in der Regel internationalen Standards wie ISO 4064 oder der europäischen Messgeräterichtlinie (MID).

Genauigkeitsklasse: Laut Norm muss das Messgerät innerhalb von zwei Durchflusszonen unterschiedliche Genauigkeitsanforderungen erfüllen:

Zwischen Qmin und Qt (Übergangsfluss): Der maximal zulässige Fehler (MPE) beträgt typischerweise ± 5 %.

Zwischen Qt und Qmax: Der maximal zulässige Fehler (MPE) beträgt typischerweise ± 2 %.

Bereichsverhältnis (R): R = Qmax / Qmin. Herkömmliche Spiralflügel-Wasserzähler können niedrigere R-Werte aufweisen, während der horizontale Spiralflügel-Wasserzähler WPD Wide Range für höhere R-Werte ausgelegt ist (z. B. R80, R100, R160 und höher). Dies ist eine direkte Widerspiegelung seines Wide-Range-Vorteils. Ein hoher R-Wert bedeutet, dass das Messgerät über einen breiteren Durchflussbereich hinweg eine hohe Präzision beibehält.

Druckverlustparameter

Der Druckverlust ist ein wichtiger Parameter zur Bewertung der Zählereffizienz. Hochwertige WPD-Wasserzähler sind darauf ausgelegt, den Innenwiderstand zu minimieren.

Druckverlustanforderungen: Gemäß den Normen sollte der vom Messgerät verursachte Druckverlust bei kontinuierlichem Durchfluss Q3 (ungefähr gleich Qmax) unter einem bestimmten Wert (z. B. 63 kPa oder 100 kPa) liegen.

Die WPD Water Meter, through its streamlined internal structure and horizontal Spiral Wing design, effectively controls Head Loss, ensuring minimal impact on system Pressure during high Flow Rate operation.

Materialspezifikationen und Herstellungsprozess

Die long-term stability and reliability of the water meter depend on superior materials and manufacturing processes.

Gehäusematerial: Typischerweise wird Gusseisen, Sphäroguss oder eine Bronzelegierung verwendet, die den Trinkwassersicherheitsstandards entspricht und eine langlebige Konstruktion und Korrosionsbeständigkeit gewährleistet.

Internes Komponentenmaterial: Bewegliche Teile wie der Spiralflügel, Lager und Zahnräder müssen aus hochleistungsfähigen, reibungsarmen technischen Kunststoffen oder Edelstahl bestehen, um Verschleiß und Ablagerungen zu widerstehen und eine langfristige Messgenauigkeit zu gewährleisten.

Ningbo Water Cube Instrument Technology Co., Ltd. ist auf die Herstellung von Wasserzählern mit großem Durchmesser spezialisiert und versteht den entscheidenden Einfluss von Materialien und Prozessen auf das Endprodukt. Das Unternehmen kontrolliert streng die Materialien und die Fertigungspräzision bei der Formenherstellung, Spritzgussverarbeitung und strengen Montage- und Prüfverfahren. Es ist diese Liebe zum Detail, die es dem WPD Wide Range Horizontal Spiral Wing Wasserzähler ermöglicht, eine überlegene Leistung bei der Erfüllung strenger Temperatur-, Druck- und Durchflussspezifikationen zu zeigen und so den Unternehmensgrundsatz „Qualität zuerst, Ruf zuerst“ zu erfüllen.

Installationsanleitung für WPD-Wasserzähler

Die korrekte Installation ist entscheidend für die Gewährleistung einer langfristig stabilen und genauen Messung des horizontalen Spiralflügel-Wasserzählers WPD mit großer Reichweite. Eine falsche Installation kann zu ungenauen Messwerten führen und die Lebensdauer des Messgeräts verkürzen. Die strikte Einhaltung der Installationsanforderungen des Herstellers und der örtlichen Rohrleitungsvorschriften ist zwingend erforderlich.

Vorbereitung des Installationsortes: Gewährleistung einer idealen Messumgebung

Vor der Installation des Wasserzählers muss eine gründliche Vorbereitung durchgeführt werden, um Faktoren zu beseitigen, die die Messung beeinflussen könnten.

Installationsort bestimmen:

Die WPD Wide Range Horizontal Spiral Wing Water Meter must be installed in a location that is easily accessible for reading, maintenance, and inspection.

Stellen Sie sicher, dass das Messgerät vor Frost, starken Vibrationen oder äußeren Stößen geschützt ist.

Erforderliche gerade Rohrlängen: Um ein gleichmäßiges, turbulentes Strömungsprofil beim Eintritt in das Messgerät zu gewährleisten, müssen vor und nach dem Messgerät ausreichend gerade Rohrlängen verbleiben. Dies ist eine wichtige Voraussetzung dafür, dass der WPD-Wasserzähler seine vorgesehene Genauigkeit erreicht.

Gerade Upstream-Länge: Erfordert normalerweise nicht weniger als das Zehnfache des Nenndurchmessers (DN) des Messgeräts (10D).

Gerade Abwärtslänge: Erfordert normalerweise nicht weniger als das Fünffache des Nenndurchmessers (DN) des Messgeräts (5D).

*(Hinweis: Alle Ventile, Winkelstücke oder Pumpen sollten so weit wie möglich vom Messgerät entfernt angebracht werden.)*

Rohrspülung: Vor der Installation muss die Rohrleitung gründlich gespült werden, um Schweißschlacke, Sedimente, Steine oder andere Rückstände zu entfernen, die das Spiralflügellaufrad beschädigen oder den Filter verstopfen könnten.

Zubehörinstallation: Stellen Sie sicher, dass die erforderlichen Absperrventile (eines vor und eines nach dem Messgerät) und ein Filter (normalerweise stromaufwärts installiert) bereits am Installationsort vorhanden sind, um zukünftige Wartungsarbeiten zu erleichtern.

Schritt-für-Schritt-Installationsverfahren: Sicherstellen einer korrekten Einrichtung

Die WPD Wide Range Horizontal Spiral Wing Water Meter is a horizontal meter with strict requirements regarding the installation direction.

Richtung prüfen: Überprüfen Sie sorgfältig den Durchflussrichtungspfeil auf dem Gehäuse des Messgeräts. Stellen Sie sicher, dass die Installationsrichtung des Messgeräts perfekt mit der Wasserflussrichtung im Rohr übereinstimmt.

Stellen Sie sicher, dass die Position eben ist: Die WPD Water Meter must be installed horizontally, meaning the counter face should be facing up and parallel to the ground. Horizontal Installation is the basis for its designed performance.

Verbindungen ausrichten: Richten Sie das Messgerät am vorgesehenen Rohrraum aus. Ningbo Water Cube Instrument Technology Co., Ltd. empfiehlt die Verwendung der richtigen Flanschanschlüsse. Stellen Sie sicher, dass die Passflächen der Flansche ausgerichtet und parallel sind, um eine erzwungene Verbindung zu vermeiden, die zu Spannungen oder Verformungen am Messgerätegehäuse führen könnte.

Dichtungen einbauen: Legen Sie neue, korrekte Dichtungen zwischen die beiden Flanschflächen.

Schrauben festziehen: Ziehen Sie die Flanschschrauben schrittweise und symmetrisch an. Ziehen Sie nicht jeweils eine Schraube vollständig an; Stattdessen stufenweise und kreuzsymmetrisch anziehen, um eine gleichmäßige Druckverteilung und zuverlässige Abdichtung zur Vermeidung von Undichtigkeiten zu gewährleisten.

Gewährleistung einer ordnungsgemäßen Abdichtung: Vermeidung von Lecks und Luftblasen

Bedeutung der Abdichtung: Eine ordnungsgemäße Abdichtung ist entscheidend, um externe Leckagen zu verhindern. Lecks führen nicht nur zum Verlust von Wasserressourcen, sondern können auch die Messumgebung des WPD Wide Range Horizontal Spiral Wing Water Meter beeinträchtigen.

Luftspülung: Nachdem das Messgerät installiert ist, öffnen Sie langsam das vorgeschaltete Ventil, damit das Wasser das Messgerät und das nachgeschaltete Rohr langsam füllen kann, um Luft und Blasen aus der Rohrleitung zu entfernen. Zu schnelles Befüllen kann dazu führen, dass das Messgerät kurzzeitig überdreht, was sich auf seine Lebensdauer auswirkt. Eine vollständige Luftspülung ist ein wichtiger Schritt zur Erzielung einer genauen Wasserdurchflussmessung.

Erstinbetriebnahmeprüfung: Überprüfen Sie alle Verbindungspunkte auf Anzeichen von Undichtigkeiten. Überprüfen Sie nach einer gewissen Zeit des Betriebs die Flanschschrauben erneut, ob sie noch fester angezogen werden müssen.

Water Cube garantiert als professioneller Hersteller von Wasserzählern mit großem Durchmesser, dass seine Produkte den strengen Installationsstandards entsprechen. Wir empfehlen Installateuren dringend, bei der Installation des Wasserzählers die ausführliche Bedienungsanleitung zu Rate zu ziehen, die dem Produkt beiliegt, um sicherzustellen, dass der horizontale Spiralflügel-Wasserzähler WPD mit großer Reichweite seine beabsichtigte hohe Präzision und lange Lebensdauer erreicht.

Wartung und Fehlerbehebung: Gewährleistung eines langfristig stabilen Betriebs des WPD-Wasserzählers

Selbst hochwertige Messgeräte wie der WPD Wide Range Horizontal Spiral Wing Water Meter mit ihrer langlebigen Konstruktion erfordern regelmäßige Wartung und Inspektion, um sicherzustellen, dass sie langfristig eine hohe Genauigkeit und stabile Leistung beibehalten.

Routineinspektion: Aufrechterhaltung des optimalen Zustands des WPD-Wasserzählers

Eine regelmäßige vorbeugende Inspektion ist der wirksamste Weg, um Störungen und Fehlmessungen am Messgerät vorzubeugen.

Sichtprüfung:

Gegenbedingung: Überprüfen Sie, ob das Thekenglas klar und trocken ist, ohne zu beschlagen oder beschädigt zu sein. Stellen Sie sicher, dass die digitale Anzeige lesbar ist.

Leckprüfung: Überprüfen Sie das Gehäuse des Messgeräts, die Flanschverbindungen und jegliches Zubehör (z. B. Drucksensoren oder Impulsausgangskabel) auf Anzeichen von Tropfen oder Durchsickern. Jedes Leck kann die genaue Wasserdurchflussmessung beeinträchtigen.

Prüfung des äußeren Erscheinungsbildes: Untersuchen Sie das Gehäuse des Messgeräts auf äußere Schäden, Korrosion, Ablagerungen oder Anzeichen ungewöhnlicher äußerer Einwirkungen.

Überprüfung des Betriebsstatus:

Strömungsbeobachtung: Beobachten Sie, ob sich der Spiralflügel beim Betrieb des Messgeräts reibungslos dreht. Überprüfen Sie bei niedrigen Durchflussraten (z. B. nachts), ob das Messgerät noch reagiert, um seine Weitbereichsleistung zu überprüfen.

Systemdruckprüfung: Überprüfen Sie bei WPD-Wasserzählern mit horizontalem Spiralflügel und großem Bereich, die mit Drucküberwachungszubehör ausgestattet sind, regelmäßig, ob der Systemdruck innerhalb der maximalen Betriebsdruckgrenzen liegt.

Reinigungsverfahren: Entfernen von Verunreinigungen, die die Genauigkeit beeinträchtigen

Obwohl WPD-Wasserzähler typischerweise mit einem vorgeschalteten Filter installiert werden, können sich im Laufe der Zeit immer noch feine Verunreinigungen ansammeln und die Messgenauigkeit beeinträchtigen.

Filterreinigung: Überprüfen und reinigen Sie regelmäßig den vor dem Zähler installierten Filter. Entfernen Sie angesammelte Sedimente, Ablagerungen oder Fremdkörper, um zu verhindern, dass sie einen erhöhten Druckverlust und eine instabile Strömungsgeschwindigkeit verursachen.

Interne Reinigung des Messgeräts (professionelle Vorgehensweise): Wenn der Verdacht besteht, dass der interne Spiralflügel oder der Dosiermechanismus verstopft oder durch Fremdkörper verunreinigt ist, muss qualifiziertes Personal die Ventile schließen, den Rohrleitungsdruck entlasten und das Messgerät zur Inspektion und Reinigung zerlegen. Ningbo Water Cube Instrument Technology Co., Ltd. empfiehlt Benutzern, professionelle Wasserzähler-Wartungsdienste in Anspruch zu nehmen, um Schäden an internen Präzisionskomponenten zu vermeiden.

Fehlerbehebung: Beheben häufiger Probleme (Fehlerbehebung bei Wasserzählern)

Ningbo Water Cube Instrument Technology Co., Ltd. unterhält robuste Montage- und Verifizierungsverfahren, um sicherzustellen, dass der WPD Wide Range Horizontal Spiral Wing Wasserzähler, der das Werk verlässt, eine äußerst hohe Zuverlässigkeit aufweist. Dennoch empfehlen wir Benutzern, sich strikt an die Installations- und Wartungsvorschriften zu halten. Mit der Erfahrung seines Expertenteams bietet das Unternehmen professionelle Anleitungen zur Fehlerbehebung bei Wasserzählern und technischen Support, um seinem Anspruch „Qualität zuerst, Ruf zuerst“ gerecht zu werden und sicherzustellen, dass das Produkt dem Benutzer langfristig genau dient.

Vergleichende Vorteile: WPD-Wasserzähler im Vergleich zu anderen Messtechnologien

Die WPD Wide Range Horizontal Spiral Wing Water Meter holds unique advantages in the field of large-diameter, high-flow metering. A comparison with other mainstream meter types on the market clarifies the application value and technical positioning of the WPD Water Meter, especially where there is a combined requirement for cost, reliability, and Wide Range performance.

WPD-Wasserzähler im Vergleich zu Verdrängerzählern

Verdrängerzähler (z. B. Kolben- oder Rotationskolbenzähler) messen durch präzises Isolieren und Zählen des Flüssigkeitsvolumens. Sie werden typischerweise für Wohnanwendungen mit kleinem Durchmesser und geringem Durchfluss verwendet und bieten eine hervorragende Genauigkeit bei geringem Durchfluss.

Die advantage of the WPD Water Meter lies in its capacity to handle large flows and its extremely low Head Loss, making it an ideal choice for municipal main pipelines and industrial supply, areas where positive displacement meters cannot be used.

WPD-Wasserzähler im Vergleich zu Ultraschall-Wasserzählern

Ultraschall-Wasserzähler sind moderne High-Tech-Messinstrumente, die den Durchfluss messen, indem sie Ultraschallsignale ohne bewegliche Teile durch das Wasser senden.

Die WPD Wide Range Horizontal Spiral Wing Water Meter performs better in terms of cost-effectiveness and reliability in harsh water quality environments. Ningbo Water Cube Instrument Technology Co., Ltd., leveraging its complete industrial chain and focus on mechanical manufacturing of large-diameter water meters, can offer high-quality, long-life WPD Water Meters at a more competitive cost.

WPD-Wasserzähler im Vergleich zu elektromagnetischen Wasserzählern

Elektromagnetische Messgeräte nutzen das Faradaysche Gesetz der elektromagnetischen Induktion, um den Durchfluss leitfähiger Flüssigkeiten zu messen. Sie verfügen außerdem über keine beweglichen Teile und einen extrem geringen Druckverlust.

Die advantage of the WPD Wide Range Horizontal Spiral Wing Water Meter lies in its broad applicability (no conductivity requirement) and lower investment cost, making it a reliable alternative for many Municipal Water Distribution projects. In summary, the WPD Wide Range Horizontal Spiral Wing Water Meter successfully achieves an excellent balance between the three key factors: High Flow, Low Head Loss, and Wide Range. Water Cube utilizes the latest technology and accumulated experience, ensuring in the design and assembly and verification process that the WPD Water Meter maximizes these advantages, earning the favor of a wide range of customers. The company welcomes industry colleagues to visit and provide guidance to jointly advance metering technology.

FAQ

Wie ermittelt man die richtige Größe für den WPD Wide Range Horizontal Spiral Wing Wasserzähler?

Die Wahl des richtigen Nenndurchmessers (DN) ist entscheidend. Die Größenbestimmung basiert hauptsächlich auf den folgenden Faktoren:

Maximaler kontinuierlicher Durchfluss (Qmax): Die Qmax of the meter must be greater than or equal to the system's anticipated maximum Flow Rate.

Normaler Durchfluss (Qn): Stellen Sie sicher, dass der Durchfluss, mit dem das System die meiste Zeit arbeitet, innerhalb des optimalen Betriebsbereichs des Messgeräts liegt (typischerweise zwischen Qt und Qmax).

Kopfverlust: Wählen Sie einen Durchmesser, der einen niedrigen Druckverlust bei der erwarteten Durchflussrate aufrechterhalten kann, basierend auf den strengen Anforderungen des Systems an den Druckverlust.

Ningbo Water Cube Instrument Technology Co., Ltd. empfiehlt den Kunden, während des Auswahlprozesses detaillierte Systembetriebsparameter anzugeben, damit die technischen Experten des Unternehmens das am besten geeignete Modell auf der Grundlage der detaillierten technischen Spezifikationen des WPD Wide Range Horizontal Spiral Wing Water Meter empfehlen und so dessen Genauigkeit und langfristige Betriebseffizienz sicherstellen können.

Wie hoch ist die typische Lebensdauer eines WPD-Wasserzählers?

Die lifespan of a WPD Wide Range Horizontal Spiral Wing Water Meter primarily depends on its Durable Construction, manufacturing quality, and operating environment.

Fertigungsqualität: Hochwertige WPD-Wasserzähler von Water Cube gewährleisten durch ihre strengen Formenbau-, Montage- und Verifizierungsverfahren die Haltbarkeit und Stabilität der internen Komponenten, insbesondere des Spiralflügels.

Erwartete Lebensdauer: Unter normalen Betriebsdruck- und Temperaturbereichen und bei entsprechender Wartung des Wasserzählers kann der WPD-Wasserzähler normalerweise 10 bis 15 Jahre oder sogar länger sicher und stabil betrieben werden.

Erfordert der horizontale Spiralflügel-Wasserzähler WPD mit großer Reichweite eine regelmäßige Kalibrierung?

Ja. Bei jedem mechanischen Messgerät kommt es im Laufe der Zeit aufgrund von Abnutzung zu einer Abweichung der Genauigkeit.

Gesetzliche Anforderungen: Abhängig von den örtlichen und nationalen Messvorschriften unterliegt der WPD-Wasserzähler obligatorischen Überprüfungszyklen (normalerweise alle paar Jahre).

Leistungssicherung: Auch ohne zwingende Anforderungen stellt die regelmäßige Überprüfung der Kalibrierung (z. B. alle 5 Jahre) des WPD-Wasserzählers sicher, dass seine Weitbereichsmessleistung weiterhin dem hohen Genauigkeitsstandard von ± 2 % entspricht, was besonders wichtig für die kommunale Wasserverteilung und kommerzielle Abrechnung ist.

Wie kann eine Fernauslesung für den WPD-Wasserzähler umgesetzt werden?

Die WPD Wide Range Horizontal Spiral Wing Water Meter offers excellent intelligent expandability:

Impulsausgang: Die meisten WPD-Wasserzähler können optional mit einem Impulsgeber ausgestattet werden, um mechanische Rotation in elektrische Impulssignale umzuwandeln.

Intelligente Module: Diese pulse signals can be connected to remote data acquisition modules (such as M-Bus, LoRa, or GPRS modules) to enable remote meter reading and real-time Industrial Water Monitoring.

Water Cube berücksichtigt während der Produktdesign- und Entwicklungsphase sowohl für Zählerbewegungen als auch für fertige Zähler vollständig die Notwendigkeit einer intelligenten Integration und stellt sicher, dass Kunden den WPD-Wasserzähler problemlos in moderne AMI/AMR-Systeme (Advanced Metering Infrastructure/Reading) integrieren können.

Ist der WPD Wide Range Horizontal Spiral Wing Wasserzähler für Warmwasseranwendungen geeignet?

Die maximum applicable Temperature for standard cold water WPD Wide Range Horizontal Spiral Wing Water Meters is typically 50°C.

Anpassung des Warmwassers: Für Warmwasseranwendungen über 50 °C (z. B. industrielles Umlaufwasser oder Fernwärme) muss ein speziell entwickelter Warmwasser-WPD-Wasserzähler verwendet werden.

Warmwasserzähler verwenden spezielle hochtemperaturbeständige Materialien für interne Komponenten und Dichtungen, um strukturelle Stabilität und Messgenauigkeit in Umgebungen mit hohen Temperaturen zu gewährleisten. Kunden müssen Ningbo Water Cube Instrument Technology Co., Ltd. bei der Bestellung die maximale Wassertemperaturanforderung klar mitteilen.
