Wie gewährleistet das mechanische Design des hochpräzisen vertikalen Schraubflügel-Wasserzählers mit abnehmbarer fotoelektrischer Direktablesung Präzision und einfache Wartung?
Das zentrale Konstruktionsprinzip dieses Messgeräts konzentriert sich auf das Erreichen und Aufrechterhalten einer außergewöhnlichen Messgenauigkeit unter den sehr unterschiedlichen Bedingungen, die in industriellen und kommerziellen Wasserversorgungsleitungen sowie bei der Verwaltung von Bezirksmessbereichen auftreten. Dies wird durch die Synergie seines einzigartigen vertikalen Durchflussmechanismus, der Vollflusserkennung und des fortschrittlichen Komponentenschutzes erreicht.
Vertikale Schneckenflügelleistung und Vollflusserkennung
Der vertikale Schraubenflügelmechanismus unterscheidet sich grundlegend von herkömmlichen horizontalen Messgeräten. Durch die vertikale Ausrichtung des Messelements kann das Messgerät die unterschiedlichen Strömungsprofile in größeren Rohren hervorragend verarbeiten. Der Schraubenflügel ist so konzipiert, dass er sehr empfindlich auf die Flüssigkeitsbewegung reagiert und selbst bei extrem niedrigen Durchflussraten eine lineare Rotation ermöglicht.
Diese Empfindlichkeit wird durch die Implementierung der Vollflusserkennungstechnologie maximiert. Vollflusserkennung bedeutet, dass das Messgerät so konstruiert ist, dass praktisch die gesamte Querschnittsfläche des Rohrs auf Durchfluss überwacht wird, wodurch sichergestellt wird, dass selbst kleinste Wasserbewegungen registriert werden. Diese Technologie stellt sicher, dass die hochpräzise Messung nicht nur zu Spitzenzeiten, sondern vor allem auch in Zeiten minimaler Wasserentnahme aufrechterhalten wird. Eine genaue Messung von geringem Durchfluss ist für die Identifizierung kleiner Lecks oder unbefugten Verbrauchs unerlässlich, die Hauptbestandteile von nicht gewinnbringendem Wasser sind.
Die großen Größen von DN40 bis DN200 werden typischerweise für Industrieanwender oder Hauptverteilungsstraßen verwendet, wo Durchflussschwankungen häufig und extrem sind. Die Fähigkeit dieses Messgeräts, über einen weiten Bereich von Strömungsgeschwindigkeiten effektiv zu arbeiten, wird durch seine verkörpert Weitbereichsverhältnis . Ein großes Bereichsverhältnis bedeutet, dass das Messgerät Wasser von einem winzigen Rinnsal bis hin zu einem großen Schwall präzise messen kann, wodurch es für Fälle mit großen Durchflussschwankungen geeignet ist und den unterschiedlichen Wasserverbrauchsanforderungen moderner Infrastruktur gerecht wird. Diese Vielseitigkeit macht den Einsatz mehrerer Zählertypen oder -größen innerhalb einer einzigen Anwendung überflüssig und vereinfacht die Bestandsaufnahme und Inbetriebnahme. Die inhärente Stabilität des vertikalen Schraubenflügels stellt sicher, dass das Messgerät diesen Durchflussschwankungen standhält, ohne dass die Kalibrierung beeinträchtigt wird oder schneller mechanischer Verschleiß auftritt. Die Präzisionstechnik der internen Komponenten gewährleistet, dass dieses hohe Maß an Genauigkeit während der gesamten Betriebslebensdauer des Messgeräts erhalten bleibt.
Magnetlose Technologie und Anti-Interferenz-Design
Das Engagement für Datensicherheit und messtechnische Integrität wird durch zwei wichtige Schutzdesignmerkmale unterstrichen: Magnetlose Sensortechnologie und das robuste Anti-Interferenz-Design.
Die Verwendung von Magnetlose Sensortechnologie ist eine direkte Antwort auf eine anhaltende Herausforderung bei der Messung: externe magnetische Interferenzen. Wasserzähler älterer Generationen nutzen häufig eine magnetische Kopplung, um die Drehung des internen Messelements auf das externe Register zu übertragen. Diese Abhängigkeit macht sie anfällig für externe Magnete, die illegal verwendet werden können, um die Registrierung des Messgeräts zu verlangsamen oder zu stoppen. Durch die Verwendung magnetloser Technologie beseitigt dieser fortschrittliche Wasserzähler diese Schwachstelle vollständig und stellt sicher, dass die Genauigkeit und Richtigkeit der Messdaten vor betrügerischer Manipulation geschützt sind. Das Messgerät bleibt äußerst empfindlich gegenüber Wasserströmungen und verhält sich gleichzeitig völlig inert gegenüber externen Magnetfeldern. Dies ist eine entscheidende Voraussetzung für die Sicherung der Einnahmen der Versorgungsunternehmen und die Aufrechterhaltung fairer Handelsabwicklungspraktiken.
Das Anti-Interferenz-Design umfasst ein eingebautes Filtersieb aus Edelstahl. Diese Funktion ist entscheidend für die Aufrechterhaltung der langfristigen Stabilität und Zuverlässigkeit des internen Mechanismus. Die Qualität von Trinkwasser im häuslichen Bereich ist zwar im Allgemeinen trinkbar, enthält jedoch oft feine Partikel, Sedimente und kleine Ablagerungen. Im Laufe der Zeit können diese Partikel Abrieb an den hochpräzisen Getrieben, Lagern und den Kanten des Schneckenflügels verursachen, was zu einer Abweichung der Messung oder einem völligen Festfressen führt. Das integrierte Filtersieb aus Edelstahl filtert diese potenziellen Verunreinigungen effektiv heraus und sorgt dafür, dass der Schneckenflügelmechanismus sauber bleibt und reibungslos funktioniert. Diese Anpassungsfähigkeit an die Qualität des häuslichen Wassers garantiert einen langfristig stabilen Betrieb, verringert die Wahrscheinlichkeit von Feldausfällen erheblich und minimiert die damit verbundenen Wartungseinsätze. Die Konstruktion des Filters ist robust und korrosionsbeständig und behält seine Schutzfunktion über viele Jahre im Dauerbetrieb bei.
Abnehmbare Struktur für vereinfachten Service
Die langfristige Wartungseffizienz des Hochpräziser vertikaler Schraubenflügel-abnehmbarer fotoelektrischer Wasserzähler mit Direktablesung wird durch seine Innovation gewährleistet Abnehmbare Struktur . Dieses Konstruktionsmerkmal verlängert die Lebensdauer des Messgeräts erheblich und reduziert den Arbeitsaufwand und die Komplexität bei Reparatur oder Kalibrierung erheblich.
Bei herkömmlichen, nicht abnehmbaren Zählern erfordert jeder Reparaturbedarf, wie z. B. eine Fehlfunktion des Registers oder ein Ausfall interner Komponenten, die vollständige Entfernung des gesamten Zählergehäuses aus der Rohrleitung. Dazu gehört in der Regel das Isolieren des Rohrabschnitts, das Ablassen des Wassers und das Trennen großer Flanschverbindungen, was ein zeitaufwändiger und äußerst störender Prozess ist.
Dank der abnehmbaren Struktur bleibt das Hauptgehäuse des Messgeräts dauerhaft in der Wasserversorgungsleitung installiert. Das Kernmesselement und das Register – die beiden Teile, die am wahrscheinlichsten gewartet oder kalibriert werden müssen – sind in einer integrierten Uhrwerkkassette integriert, die leicht entnommen werden kann. Dies erleichtert die Wartung und Kalibrierung, da das gesamte mechanische Uhrwerk als Einheit herausgezogen werden kann, ohne die Rohrverbindungen zu beeinträchtigen. Der Vorgang kann von einem Techniker schnell abgeschlossen werden und ermöglicht den schnellen Austausch eines fehlerhaften Uhrwerks durch ein neu kalibriertes Ersatzwerk. Dieser Mechanismus unterstützt einen effizienten Reparaturzyklus in der Werkstatt, bei dem die ausgebauten Uhrwerke gewartet und für einen späteren erneuten Einsatz aufbewahrt werden können, wodurch die Gesamtlebensdauer des Messgeräts verlängert und die Kapitaleffizienz maximiert wird. Der einfache Zugang stellt sicher, dass Kalibrierungsprüfungen, die in vielen Gerichtsbarkeiten gesetzlich vorgeschrieben sind, mit minimaler Störung der Wasserversorgung durchgeführt werden können.
Welche intelligenten Funktionen des hochpräzisen, vertikalen, mit Schraubenflügeln abnehmbaren, fotoelektrischen, direkt ablesbaren Wasserzählers ermöglichen eine intelligente Verwaltung?
Der Nutzen eines Hochleistungswasserzählers im 21. Jahrhundert geht weit über seine mechanische Genauigkeit hinaus; Es zeichnet sich gleichermaßen durch seine Fähigkeit zur nahtlosen Kommunikation und Integration in einem intelligenten Netzwerk aus. Die Hochpräziser vertikaler Schraubenflügel-abnehmbarer fotoelektrischer Wasserzähler mit Direktablesung ist mit intelligenten Funktionen ausgestattet, die es zur idealen Wahl für die moderne Wassermessung machen, klare Daten liefern und eine umfassende Fernverwaltung ermöglichen.
Direktes Auslesen der Daten für unbestreitbare Klarheit

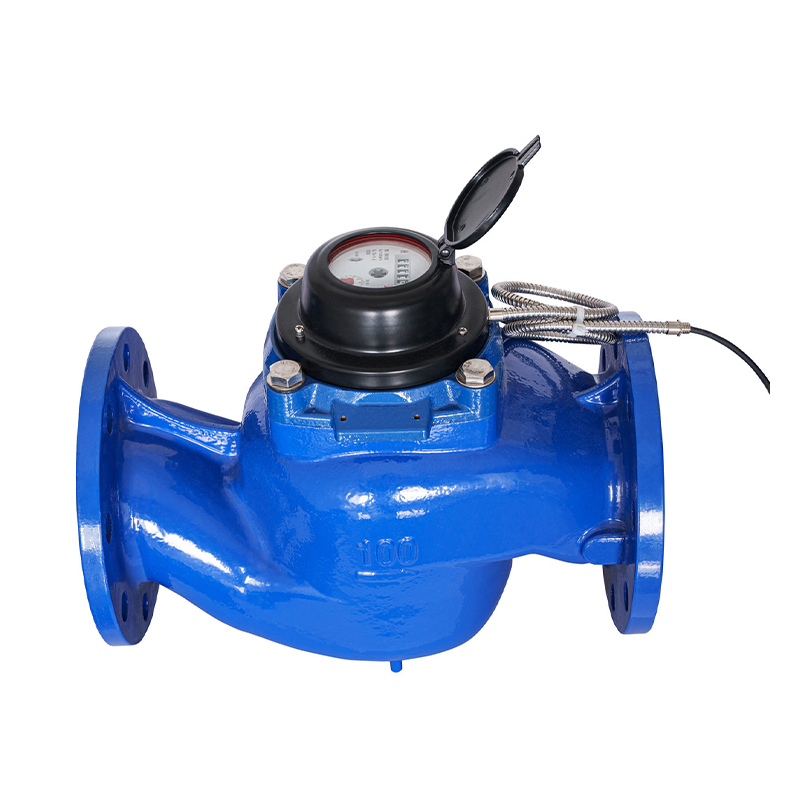

Ein entscheidendes Merkmal für die Wahrung der Abrechnungstransparenz und die Minimierung von Streitigkeiten ist die Fähigkeit des Messgeräts, die Daten direkt abzulesen. Das Messgerät bietet optional einen photoelektrischen Direktableser oder einen passiven Direktableserzähler.
Das Konzept der direkten Ablesung, insbesondere mittels fotoelektrischer Technologie, ist von entscheidender Bedeutung, da es den genauen numerischen Zustand des mechanischen Registers zum Zeitpunkt der Ablesung erfasst. Im Gegensatz zu Impulszählern, die auf der Grundlage von Rotationsimpulsen auf das Gesamtvolumen schließen und aufgrund von Signalverlust oder Störungen Fehler aufweisen können, liefert die direkte Ablesemethode eine exakte, klare und genaue Kopie des aktuellen mechanischen Summierers des Messgeräts.
Photoelektrische Direktablesung: Bei dieser fortschrittlichen Methode werden optische Sensoren verwendet, um die Position der physischen Zahlenräder des Registers abzulesen. Dadurch wird sichergestellt, dass die elektronische Anzeige perfekt mit der mechanischen Anzeige synchronisiert ist. Es liefert hochauflösende Daten und bestätigt klare und genaue Daten, was für die Handelsabwicklung industrieller und gewerblicher Nutzer, bei denen die Abrechnungsgenauigkeit von entscheidender Bedeutung ist, von entscheidender Bedeutung ist.
Passives direktes Lesen: Dies ist eine weitere Alternative, die ein ähnliches Ziel erreicht und eine manipulationssichere, äußerst zuverlässige Ablesung des tatsächlich akkumulierten Volumens ermöglicht. Beide Optionen machen manuelle, fehleranfällige Ablesungen überflüssig und stellen sicher, dass die elektronisch übermittelten Daten überprüfbar und unbestreitbar sind, wodurch das Vertrauen zwischen dem Energieversorger und dem Verbraucher gestärkt wird. Das integrierte Design zeichnet sich durch eine kompakte Struktur aus, die eine einfache Installation im erforderlichen Größenbereich von DN40 bis DN200 ermöglicht und sicherstellt, dass die optischen Lesekomponenten vor Umweltschäden geschützt sind.
Nahtlose Integration durch mehrere Kommunikationsmethoden
Damit ein Wasserzähler in einem modernen intelligenten Netzwerk effektiv sein kann, ist seine Kommunikationsflexibilität von größter Bedeutung. Dieses Messgerät unterstützt eine Vielzahl von Kommunikationsprotokollen, sodass Versorgungsunternehmen die Übertragungsmethode wählen können, die am besten zu ihrer vorhandenen Infrastruktur und ihren geografischen Anforderungen passt. Diese Vielseitigkeit ist der Motor dahinter Datenfernübertragung .
Kabelgebundene Konnektivität: Das Messgerät unterstützt RS485-Kommunikation, ein robustes, standardisiertes serielles Kommunikationsprotokoll. RS485 ist äußerst zuverlässig für kabelgebundene Netzwerke mittlerer Entfernung und eignet sich daher ideal für dichte Gewerbe- oder Industrieumgebungen, in denen Messgeräte eng beieinander gruppiert sind. Es gewährleistet eine schnelle, zuverlässige Datenerfassung mit minimaler Latenz und unterstützt Echtzeitüberwachungsanwendungen.
Drahtlose Weitverkehrskonnektivität:
Für große geografische Gebiete oder verstreute Installationen integriert das Messgerät fortschrittliche drahtlose Technologien:
Schmalbandiges Internet der Dinge: Narrowband Internet of Things ist eine Weitverkehrsnetzwerktechnologie mit geringem Stromverbrauch, die speziell für intelligente Messgeräte entwickelt wurde. Es bietet eine hervorragende Durchdringung in anspruchsvollen Umgebungen wie Kellern oder unterirdischen Gewölben und verbraucht sehr wenig Strom, wodurch die Batterielebensdauer des Kommunikationsmoduls außergewöhnlich lang ist. Es überträgt Daten effizient und wirtschaftlich und ist somit eine kostengünstige Lösung für den weit verbreiteten Einsatz von Zählern.
Drahtlose Technologie der vierten Generation: Durch die Integration der 4G-Fähigkeit kann das Messgerät direkt über etablierte Mobilfunknetze kommunizieren. Dies bietet eine höhere Bandbreite und eine flächendeckende Abdeckung und ermöglicht häufige Datenübertragungen und die sofortige Meldung von Alarmen oder kritischen Ereignissen, was besonders nützlich für Messgeräte an abgelegenen Standorten oder für Messgeräte zur Netzwerküberwachung ist.
Diese vielfältigen Kommunikationsmethoden ermöglichen Datenfernübertragung Dadurch kann der Zähler Verbrauchswerte, Alarme und Statusaktualisierungen direkt an die zentrale Verwaltungsplattform des Energieversorgers senden. Dadurch entfällt die Notwendigkeit teurer und zeitaufwändiger Feldbesuche zur Zählerablesung, die Häufigkeit der Datenerfassung wird verbessert und die erforderlichen Echtzeitdaten für erweiterte Analyseprogramme werden bereitgestellt.
Vielseitige Anwendung in der modernen Wasserwirtschaft
Die überlegene Leistung und die intelligenten Funktionen des Hochpräziser vertikaler Schraubenflügel-abnehmbarer fotoelektrischer Wasserzähler mit Direktablesung Positionieren Sie es als grundlegende Komponente für verschiedene moderne Wassermanagementanwendungen.
Handelsabwicklung und Umsatzsicherung: Aufgrund seiner hohen Messgenauigkeit, magnetlosen Integrität und Direktablesbarkeit eignet sich das Messgerät hervorragend für den Einsatz in der Gewerbeansiedlung von Industrie- und Gewerbeanwendern. Genaue und unbestreitbare Messwerte sind für eine gerechte Abrechnung und die Sicherung der Einnahmequellen des Versorgungsunternehmens unerlässlich. Der große Kapazitätsbereich des Messgeräts von DN40 bis DN200 ist speziell auf diese Konten mit hohem Verbrauch und hohem Wert ausgerichtet.
Bezirksmessgebietsmanagement: Der Zähler ist ein unverzichtbares Werkzeug für das District Metering Area- oder DMA-Management. Bei einem DMA werden große Zähler wie dieser strategisch an den Grenzen kleinerer, definierter Zonen innerhalb des Verteilungsnetzes platziert. Durch die genaue Messung des gesamten Wassereintrags in ein DMA und den Vergleich mit der Summe des Verbrauchs, der von allen kleineren Zählern in diesem Bereich aufgezeichnet wird, können Versorgungsmanager den nicht gewinnbringenden Wasserverbrauch für diese Zone berechnen. Die Fähigkeit zur genauen Messung bei geringem Durchfluss ist hier von entscheidender Bedeutung, da kleine, kontinuierliche Lecks, die zu Wasserverlusten führen, oft als Erstes durch die hochpräzise Erkennung von geringem Durchfluss erkannt werden. Die Fähigkeit zur Ferndatenübertragung stellt sicher, dass diese wichtigen Grenzdaten häufig erfasst werden, was ein sofortiges Eingreifen und Beheben von Netzwerklecks ermöglicht, was das Hauptziel eines effektiven DMA-Managements ist.
Die kombinierten Vorteile von hochpräziser mechanischer Messung, robustem Schutz vor Störungen, einer vereinfachten Wartungsstruktur und erweiterten Kommunikationsfunktionen machen diesen Wasserzähler zur idealen Wahl für moderne Wassermessungen, bei denen Effizienz, Genauigkeit und intelligenter Netzwerkbetrieb im Vordergrund stehen.
